直接啟動啟動電流較大，軟啟動啟動電流較小對電網沖擊小，對設備一定保護作用。啟動從小功率到大功率常用啟動方式為 直接啟動，星三角啟動，軟啟動。



當啟動柜是變頻器或軟啟動時,需要距離PLC控制柜5米以上，原因是防止變頻器產生電磁波干擾PLC的模擬量信號，導致模擬量信號傳輸波動，測量不準確引起控制出現問題。

　　PLC，programmable logic controller (PLC)，可編程控制柜，控制柜指成套的控制柜,可實現電機,開關的控制的電氣柜。




　　PLC綜合控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DSC）控制系統。 PLC控制柜能適應各種大小規模的工業自動化控制場合。廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。

　　PLC控制柜可完成設備自動化和過程自動化控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂?？梢愿鶕?jù)用戶需求量身設計PLC控制柜、變頻柜等，滿足用戶要求，并可搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。

　　典型應用：恒壓供水、空壓機、風機水泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械等等。



由多個可控硅串聯而成，當電機起動時，按一定的規律來改變晶閘管的導通角，并連續改變電機定子繞組的輸入電壓直至全壓，起動完畢后，旁路接觸器自動吸合。

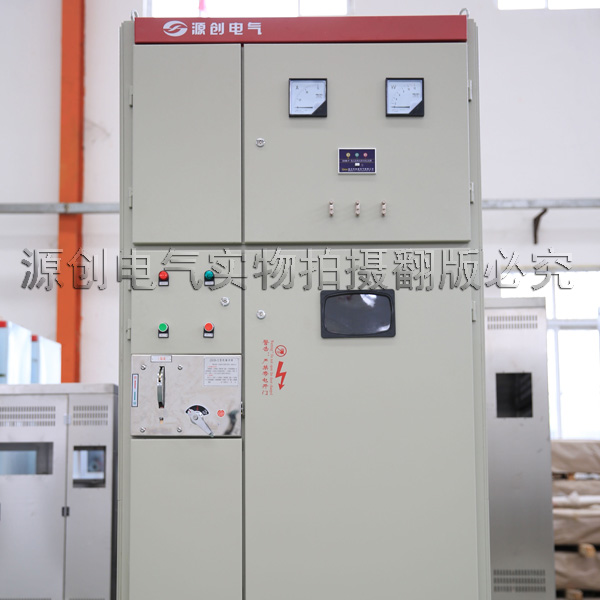

軟啟動柜，主要用于各類大功率電動機啟動，利用軟啟動取代傳統的啟動方式，實現平滑啟動，降低啟動電流，減少電機啟動時，較大電流對電機的機械沖擊，及對電網的沖擊，改善用電質量，節約能源。

用途：

軟起動控制柜，主要用于接收液位控制儀（器）所輸出的高、低水位控制信號，控制液泵電動機的自動開起與停止，其控制形式有全壓起動、降壓起動、軟起動、變頻控制等。

技術性能：

1 、電源電壓：AC380V 、50Hzo

2 、控制對象：不大于320 千瓦的三相異步電機。

3 、在下列情況下能可靠工作：① 海拔高度不超過1000 米。② 周圍環境溫度不大于45 ℃ ，不低于－30 ℃ 。 空氣相對濕度不大于85 % ( 20 ℃ 士5 ℃ ）。④ 在無爆炸危險的介質中，且無導電塵埃及腐蝕性氣體。

調試與使用方法：

該系列控制柜（箱）控制回路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報苦功能，本產品使用前，必須按電氣原理圖復核后接線，按照電動機實際要求調整相應元件設定值，然后起動。





在380V情況下，75KW電機，軟啟動最好使用90KW的，斷路器使用CM1-200M/32212 200A 接觸器使用SC-N7P 熔斷器配用200a。



220KW軟啟動器啟動電機，電機沒帶負載，啟動后軟啟動控制柜開關沒跳，高壓總開關卻跳閘，我說是不是高壓開關過電流整定值設置小了，對方也沒有給明確的說法。就認為是軟啟動的原因。幫我分析一下，是什么原因。用變頻器啟動此電機沒有問題。



軟啟動器啟動220KW電機尖峰電流可達到1600a，如果高壓總開關不能持續1600a約15秒鐘，那么就是短路倍數整定值過小，不是過電流整定值。因?yàn)闀r間短的話，不是過電流跳閘，是短路脫扣器引起的跳閘。變頻器啟動電機可以控制尖峰電流在600a以內，所以不會跳閘。



軟起動的工作原理是由檢測回路和控制回路將信號送至微電腦，通過微電腦的計算(主板)，給驅動電路(驅動板)發出啟動運行信號，驅動電路根據接收的控制信號，發出相應的控制信號控制串接于電源與被控電機之間的三相反并聯可控硅的觸發角，通過控制可控硅觸發角的大小來改變可控硅的開通程度，從而達到控制電機啟動的目的。
