還是老生常談的問題，我們來分析一下進相器工作原理以及接線圖了解，也只有了解了這些部分 ，才能夠更進一步的去解決問題和發現問題。 進相器工作原理進相器是一種無功就地補償裝置,它串接于交流繞線式異步電機的轉子回路,用以提高電動機的功率因數,挖掘現有供電設備的供電潛力。

進相器是一種無功就地補償裝置,它串接于交流繞線式異步電機的轉子回路,用以提高電動機的功率因數,發揮現有供電設備的供電潛力,降低電力損耗,從而達到節能目的,提高企業的經濟效益。

進相器工作原理

目前,國內外交流繞線式異步電機無功補償方式主要有兩種:

1)電機定子側并聯電容器;

2)電機轉子回路串接旋轉式進相裝置。

電機定子側并聯電容器只能補償線路無功功率,不能降低電機定子電流;尤其是對高壓電容器的安裝場所、控制方式都有特殊要求,其投資往往高于一般進相裝置。

原有的串接于電機轉子回路的旋轉式進相裝置是一種整流子旋轉電機,特別怕塵埃,使用壽命短,且規格少,難以與異步電機達到最佳匹配。靜止進相器是在上述兩種無功補償裝置的基礎上發展起來的一種新型節能裝置。

它采用了變頻技術,具有參數調節容易,不怕塵埃,使用壽命長,維護方便等特點。

靜止進相器采用變頻技術,將單相380V交流電,通過12只晶閘管和6只平衡電抗器,變換成與電機轉子頻率相同(f1·S≈1Hz)的三相交流電。

該電流通入轉子回路,從而在轉子回路中產生一個超前于轉子電勢近90°的附加電勢Ek,進而改善電機的功率因數。

Ek的大小取決于變頻器電源U2的大小和晶閘管觸發角的大小。

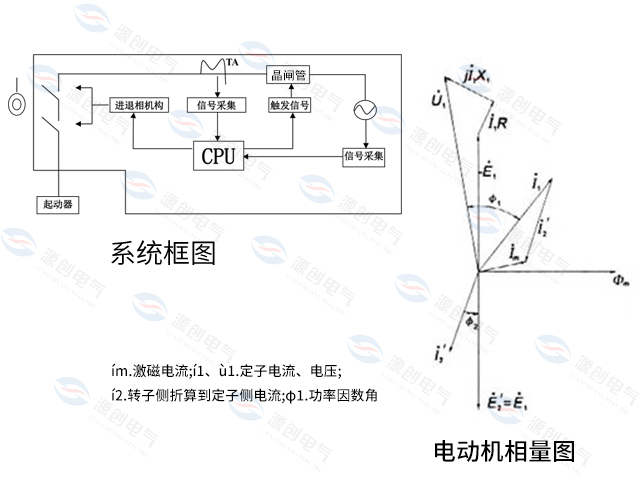

從系統框圖(上圖左)看，采樣信號回路根據電機轉子電流信號和附加電勢信號進行處理,把結果送給邏輯判別回路;

邏輯判別回路根據保護指令控制觸發器,觸發晶閘管的觸發角,從而在轉子回路得到一個附加激磁電流í′mo

為了保持í1+í2=ím不變，í2增加，í1就要減少；

所以可降低定子電流,減小功率因數角φ1,提高功率因數cosφ1(見上圖右),由于保持勵磁電流ím不變、轉差率不變,進而保證電機出軸力矩不變、電機轉速不變。
