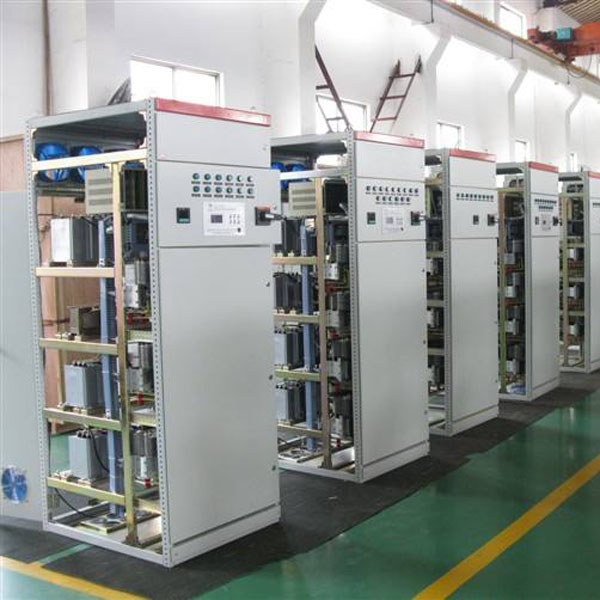

現場工作人員反映，低壓電容柜交流接觸器不吸合，補償器顯示已吸合。當天上午公司安排人去現場，勘查發現配電室電壓，在410V左右，略偏高。主柜輔柜各有一只電容器正常吸合，其他交流接觸器吸合線圈燒壞，導致電容器不能正常工作。輔柜二次保險燒壞，更換保險后讓電工，手動投運交流接觸器，輔柜第三組交流接觸器吸，合后馬上燒壞，而且有巨大響聲。隨終止操作，拆除兩只已壞交流接觸器，回公司進行分析，確定原因。

回公司后對燒壞的，交流接觸器拆開后發現，交流接觸器主觸頭沒有燒壞痕跡，（交流接觸器本體正常，只有吸合線圈燒壞），下午發現，該項目兩臺電容柜共計，16組投切電容接觸器，燒壞14只，僅有2只正常。現場分析，全部為接觸器吸合線圈燒壞，工作電壓為409伏，接觸器線圈工作電壓380v，在允許波動電壓范圍，燒壞唯一原因排除。經查燒壞的接觸器全部為，同一批號，德力西方面與廠家聯絡，該批號接觸器沒有，別的返廠、報修情況。說明接觸器本身沒有毛病，將接觸器全部更換之后，工作正常，2天之后廠家反映電容柜又不投切。現場勘測，接觸器又燒壞14只。接觸器觸頭沒有任何燒壞的痕跡。接觸器線圈全部燒壞。該公司為一風機廠。應該不是諧波所致。請各位大俠指導一下。事故原因。



接觸器 廠家為德力西，型號為CDC9-63，電容器為BSMJ0.4-30KVar。



接觸器線圈是過電壓燒壞，如不信，請在工作的接觸器線圈，兩端用萬用表測量電壓就清楚了。



原理是接觸器線圈的感性大，同電容器之間發生容抗，與感抗相互抵消，回路阻抗變小，電流就大了（這是一種說法）。



另一種說法，電容器與線圈感發生共振，（還是50HZ，不是諧波），使線圈兩端電壓升高。



解決方法：根據測量到的電壓，（接觸器更換電壓后會有所變化），把接觸器線圈電壓升高，或把接觸器控制回路電壓降低，如原接觸器線圈是220V的換成380V，（電源仍是220V），或把原控制電壓380V的改成220V。當然，改電壓后，需要試驗證明能正常控制。
