LBB高壓電容自動補償裝置，適用于6～10KV系統廠礦企業的，電力拖動設備，用于提高功率因數，改善電壓質量，并提高供、用電質量，節約電力能源。

一、裝置組成。

 高壓部分主要由，電源進線控制柜，無功功率自動控制器，作單臺電容器保護和，電容器組保護的高壓熔斷器，作放電裝置的電壓互感器，提供無功功率的補償元件電容器構成。

1、并聯電容器組。

    并聯電容器組并接，在被補償線路中，是無功補償的關鍵部件，提供容性無功功率。使用聚丙烯金屬膜電容器，具有工作強度高，介質損耗低，體積小，自身損耗小等特點。

  2、電壓互感器。

     電壓互感器有兩個作用，一次線圈與電容器并聯作為放電線圈，二次線圈可以接成開口三角形作，電容器不平衡電壓保護。

     電容器從電源斷開時，兩極間處于儲能狀態，儲存電荷的能量很大，電容器組在帶電荷的情況下，如果再次合閘投入運行，就可能產生很大的沖擊，合閘涌流和很高的過電壓，會危害電容器組安全運行及可能造成人身傷害。為了防止電容器帶電荷合閘，電容器組必須加裝放電裝置。

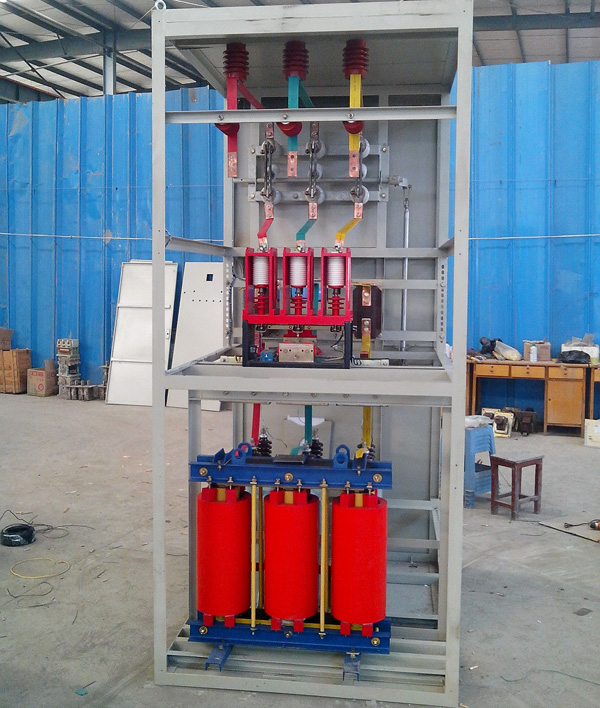

3、串聯電抗器。

     為了限制電容器組，合閘過程中的涌，限制操作過電壓和抑制電網，中高次諧波對電容器的影響，在電容器組中串聯電抗值為，電容器容抗值2～6％的電抗器，不僅可以抑制諧波電流，而且可以限制合閘涌流，對五次及以上的高次諧波，可起到抑制作用。基本上消除了諧波諧振的可能。

  　電容器組是否需要加裝串聯電抗器，應根據電容器組的容量以，及安裝地點的具體情況來確定。

 4、噴逐式熔斷器。

     每臺電容器上都裝，有單獨的熔斷器，作為電容器過流及內部故障的保護。當單臺電容器故障后，依靠熔絲熔斷切除，可避免電容器的總開關跳閘，保持了電容器組運行的連續性，同時使無功功率輸出不中斷，可提高系統運行電壓的穩定性。 采用噴逐式熔斷器，當熔絲熔斷后，電弧使消弧管內分解，出氣體強力吹滅弧光，同時利用自身彈力將電弧拉長，加大弧阻，使電弧迅速熄滅。

5、無功功率，自動補償控制器。

用于6kv，10kv用戶變電站電容無功補償，成套裝置的自動控制。可控制四組或八組電容。根據無功功率大小，功率因數和電壓范圍，自動控制電容器投切進行補償。有效減少無功損耗,提高電網的功率因素。對需要電壓優先控制的情況，還可利用電容的調壓作用提高電能。

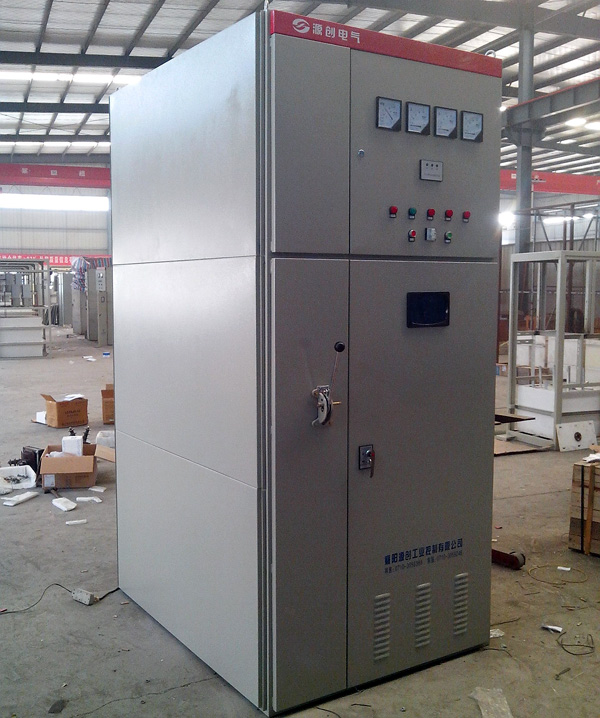

本裝置設計合理，集進線柜、控制屏，電力電容器，氧化鋅避雷器，電壓互感器、隔離開關等，為手動、自動兩用。

二、使用范圍。

安裝運行地區海拔高，度不超過2000米。

環境空氣溫度為-25～+45℃。

安裝場所應無有害氣體和吸蒸氣，應無導電性或爆炸性塵埃，及劇烈的機械振動。

三、主要技術參數。

1、額定電壓6--10kV，開斷電流20kA。

2、保護與整定部分電容器，專用熔斷器為單臺電容器，額定電流的1.5--1.6倍。

3、串聯電抗器選擇標準，普通場合按電容器容量的2%，3～5次諧波嚴重場合，按電容器容量的6%選擇。

四、性能特點。

 我公司生產的，LBB型高壓電容就地補償裝置，具有如下特點。

1、節能效果明顯，將負荷實際功率因數，提高到0.95以上。

2、熔絲保護，采用不同規格的高壓熔斷器，作單臺電容器保護和，電容器組保護，保證安全運行。

3、電壓保護，不平衡電壓保護采用開口，三角電壓保護。

4、自身損耗低，本裝置所使用的電容器，自身的能量損失極小，是一般油浸低膽電容器，的五分之一以下。

5、自帶放電裝置，利用電壓互感器作電容器，組的放電電阻，使補償裝置從電網脫離后3分鐘內，殘留電壓降到50伏以下，保證運行及維修安全。

6、使用壽命長，補償裝置均采用優質器件，及優質材料而制成的，產品有效設計使用期為20年。

7、操作使用方便：結構設計合理，設有操作部件，可根據需要手動或自動投切，維護方便。
