摘要：高壓開關柜受潮，放電是一種比較常見的現象，處理不當，大大提高了高壓開關柜的安全隱患，尋求新型智能除濕方案，實現電氣環境在線監控治理。

    關鍵詞：高壓開關柜受潮，潮濕放電，潮濕原因，解決措施。





    電能傳輸需要一個長距離運輸?shù)倪^程，在電力傳輸中需要經過多次變壓，才能達到有效傳送和低損耗，利用的目的。高壓開關柜在電力系統中，負有控制和保護的作用，是是電力系統中配電網絡，和變電站的重要設備之一，對配電安全和電力供應有重耍的影響。高壓開關柜放電亊故是配電網絡，和變電站等重點部位常見的事故，但是巡檢人員巡查的時候，很難發現問題出在哪里，這樣就給高壓開關柜的維護，人員增加了養護難度，更嚴重的是安全隱患大大增加。




河南某局的一座220kV變電站，35KV開關柜出現電暈聲逐漸加大的現象，運行人員夜間閉燈巡視和母線電壓檢測，均未發現其它異常。我公司派出專業人員進行上門檢修。經過我們技術人員檢測發現，柜體內所有的濕氣嚴重超標，柜體上有水珠流過痕跡，用搖表測母線絕緣電阻僅有10MΩ，嚴重低于標準值。

黑龍江某變電站巡檢人員，于2013年5月25日，有霧的天氣下進行例行的，電力設備巡視時，聽到高壓開關柜內有放電響聲，經過目視外觀察和高壓開關柜觀察，孔看到穿盤套管及35kV母線上有，明顯的放電火花，經過研究和討論，決定上報，上級決定對該間隔進行停電檢查，防止高壓開關柜放電亊故，的進一步擴大，經檢查由于高濕天氣高壓開關柜內，部母線出現因受，湖產生放電是這一事故，的主因。




由上可見，當巡檢人員，正常巡檢的時候，查不出開關柜放電的原因時，很有可能就是潮濕問題在作祟。高壓開關柜受潮放電是一種比較常見的現象，電力工作者要提高對高壓開關柜，安裝和養護工作的重視，從對高壓開關柜受潮放，電原因著眼進行研究，尋找高壓開關柜受潮放電的解決措施，提高高壓開關柜運行和養護工作水平，維護好高壓開關柜的功能，積極預防可能的，高壓開關柜相關事故，提升高壓開關柜在配電網絡，和變電站中運行的質量。

求解，變壓器高壓側的高壓開關柜柜內。進線柜和出線柜是否都是，使用負荷開關？開關大小具體計算方法，又是什么？如果加熔斷器，裝設在什么地方？，避雷器又放哪里？型號都是通用的，還是計算選型，？

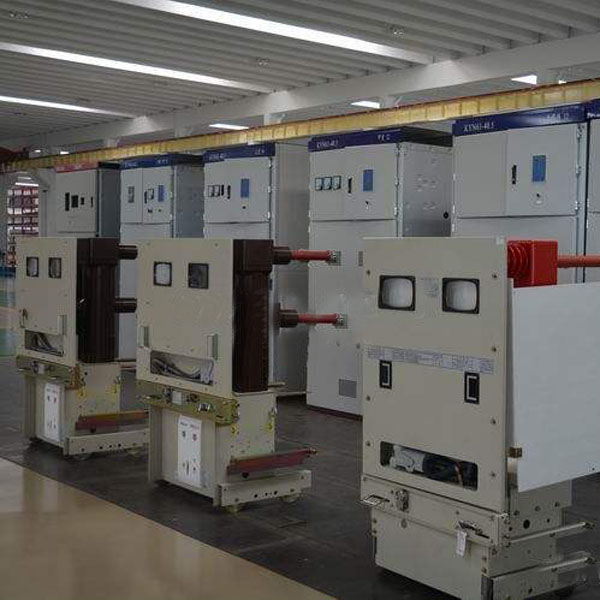

如果柜型是kyn28中置柜，進線柜一般用的是隔離手車。出線柜一般用的是真空斷路器。斷路器的容量一般情況設計院會選好。熔斷器安裝在電壓互感器柜，避雷器一般是放在進線柜和出線柜。



如果用的是環網柜，那么進線和出線都是負荷開關，容量一般情況是630A的，熔斷器裝在出線柜即變壓器柜。



不管多大容量變壓器都，這么布置？都是630A的么？我查資料，有說800以上和以下的，有不一樣的規定啊。

熔斷器是裝在負荷開關，的上口還是下口？您說的是環網柜，也就是說如果換成28的，柜子還有不一樣的了？



在下是個新手。請教一下為什么進線柜采用，的是隔離手車，而出線柜則采用真空斷路器？期待您的回復。



所謂的環網柜只是因為用，途用于環網，所以才稱為環網柜，一般環網柜采用的是固定柜，而固定柜在進線柜大部分，都配置負荷開關作為保護，或采用負荷開關搭，配隔離開關的。也有采用負荷開關搭配熔斷器，至于負荷開關的型號，現在都采用（額定電壓為12kV，額定電流為630A，動/熱穩定電流為50/20kA（3S），工頻耐壓（1min）為42kV，），至于配置的熔斷器大小可，以根據變壓器容量的10%進行選擇，但是如果你采用的變壓器為800kVA及，其以上的變壓器，就不會再采用負荷開關，而是改為使用斷路器。



倘若擬采用的不是固定柜，而是KYN，即移動式的柜子，那么一般配置的就是塑殼，斷路器和框架斷路器了。
